Система чиллер-фанкойл

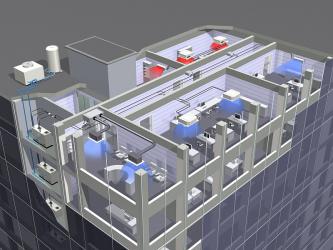

Многозональной и централизованной системой кондиционирования воздушного потока, где охлажденная жидкость является теплоносителем среди чиллера – машины для охлаждения, и фэн-койлов – теплообменников локального типа, называется система чиллер-фэн-койл. Теплоноситель постоянно циркулирует под относительно низким давлением. Для тропического климата теплоносителем является обыкновенная вода, а для умеренного и холодного климата – это водный раствор этиленгликоля. К этой системе еще относится дополнительное оборудование – подсистема с авторегулированием, разводка из труб между чиллером и фэн-койлом, гидромодуль или насосная станция.

Терминология

В существующем ГОСТе 22270-76 «Устройство для отопления, вентиляции и системы кондиционирования» перевод для термина «chiller» отсутствует, а вот для термина «fan coil unit» перевод имеется – «доводчик вентиляторный». Этот доводчик благодаря вентилятору имеет способность выполнять рециркуляцию и подачу в определенное помещение смесь наружного и внутреннего воздуха, где наружный воздух заблаговременно проходит не только обработку в основном кондиционере, но и охлаждение или нагрев.

Преимущества

Сравнивая чиллер-фэн-койл с обычной системой кондиционирования, где среди локальных узлов и холодильной машиной циркулирует газовый холодильный агент – хладагент, то у системы чиллер-фэн-койл существует ряд преимуществ:

— площадь и объем минимальных размеров – система кондиционирования крупногабаритного здания способна содержать только один чиллер, который будет занимать минимум площади и объема, а из-за отсутствия внешних блоков фасад здания сохранит свой внешний вид;

— масштабируемость – только за счет производительности чиллера – основного холодильного агрегата, может ограничиваться количество фэн-койлов – нагрузок на этот агрегат;

— расстояние трубопровода между фэн-койлами и чиллерами неограниченно – трассы из труб могут достигать несколько сотен метров, потому что удельные потери теплоносителя на метр трассы достаточно низкий, по сравнению с газовым хладагентом;

— финансовые расходы на разводку – для соединения фэн-койлов и чиллеров применяют обыкновенные инструменты – стандартные трубы для воды, арматура запорного типа и др.

Недостатки

По расходу электроэнергии чиллер-фэн-койлы  являются самыми экономичными, по сравнению с крышными системами. Проигрывают они системам VRF только в экономичности и то, системы VRF имеют ограничения в предельной производительности.

Охлаждение жидкости – основные схемы

Самым распространенным вариантом считается непосредственное охлаждение – жидкость охлаждается в теплообменнике. Между входом и выходом температура может иметь различие в пределах 7 градусов.

Когда температура жидкости между входом и выходом имеет разницу более 7 градусов, то в такой ситуации используют вариант охлаждения с применением дополнительного промежуточного хладоносителя.
